HDMI A TO кунҷи рости MINI HDMI кабели
Барномаҳо:
Сими ултра борик HDMI дар КОМПЬЮТЕР, мултимедия, монитор, DVD плеер, проектор, HDTV, мошин, камера, кинотеатри хонагӣ васеъ истифода мешавад.
● SUPPER SLIM & ТОҶИК ШАКЛИ:
OD сим 3.0millmeter аст, шакли ҳарду ақсои ноқил аст, 50% ~ 80% хурдтар аз HDMI маъмул дар бозор, зеро он аз маводи махсус (Graphene) ва раванди махсус дод, иҷрои кабел аст, Муҳофизати ултра баланд ва интиқоли ултра баланд, Метавонад ба ҳалли 8К@60Гц (7680* 4320@60Гц) расад.
●SБОЛОФАСИР& НАРМ:
Сими аз маводи махсус ва профессионалии истеҳсолӣ сохта шудааст. Сим хеле нарм ва чандир аст, ки ба осонӣ печонида ва печонида мешавад.Ҳангоми сафар, шумо метавонед онро печонед ва дар қуттии камтар аз як дюйм ҷойгир кунед.
●Фаъолияти интиқоли ултра баланд:
Дастгирии кабелӣ 8K@60hz, 4k@120hz.Интиқоли рақамӣ бо суръати то 48 Гбит / с
●Муқовимати баланд ба печ ва устувории баланд:
36AWG барандаи миси холис, муқовимат ба зангзании пайвасткунаки тиллоӣ, устувории баланд;Барандаи сахти мис ва муҳофизаткунандаи технологияи графен чандирии ултра баланд ва муҳофизати ултра баландро дастгирӣ мекунад.
Мушаххасоти муфассали маҳсулот
Хусусиятҳои физикии кабел
Дарозӣ: 0.46M/0.76M /1M
Ранги: сиёҳ
Услуби пайвасткунак: рост
Вазни маҳсулот: 2,1 унс [56 г]
Андозаи сим: 36 AWG
Диаметри сим: 3,0 миллиметр
Маълумоти бастабандӣ Миқдори баста 1 Интиқол (баста)
Миқдор: 1 Интиқол (Баста)
Вазн: 2,6 унс [58 г]
Тавсифи Маҳсулот
Пайвасткунак(ҳо)
Пайвасткунаки A: 1 - HDMI (19 PIN) Мард
Пайвасткунаки B: 1 - MINI HDMI (19 PIN) Мард
Сими Ultra High Speed Ultra Slim HDMI 8K@60HZ, 4K@120HZ -ро дастгирӣ мекунад

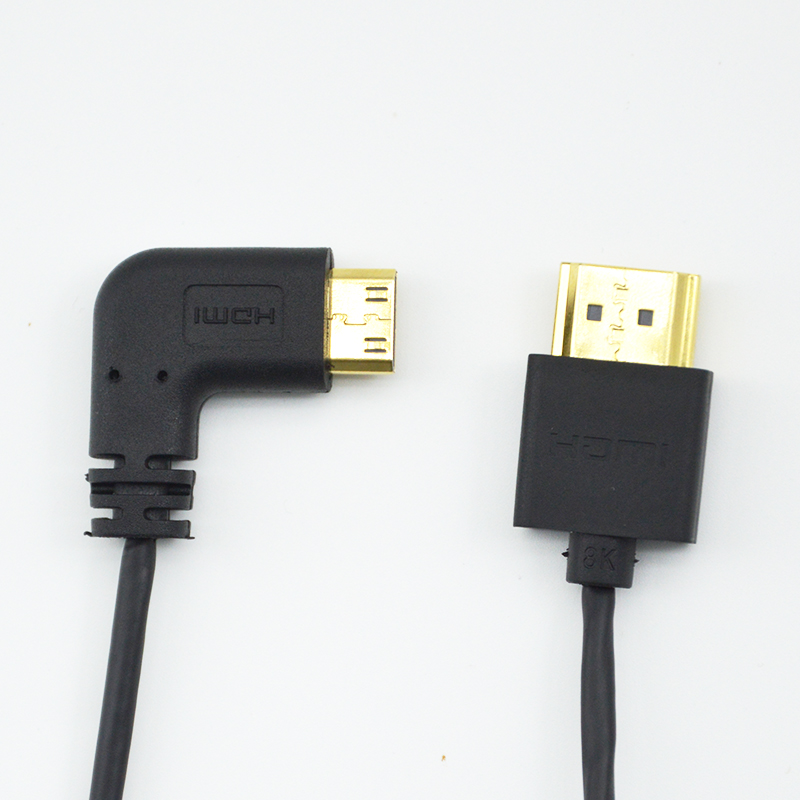

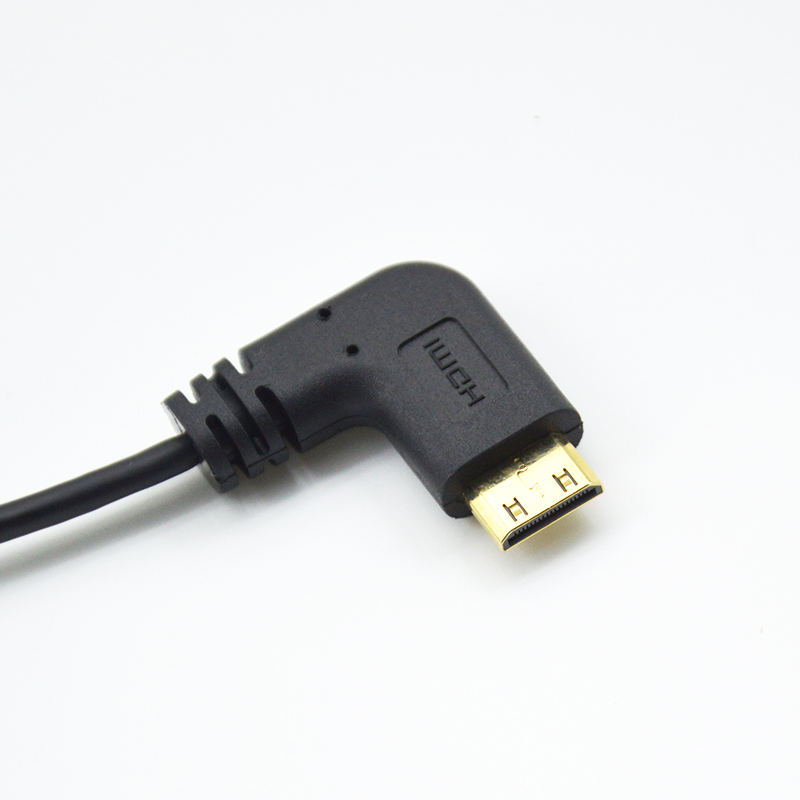

HDMI Male ба кунҷи рости MINI HDMI Male кабели
Навъи қолаби якранг
24К тиллоӣ
Ранги ихтиёрӣ
Мушаххасоти
1. HDMI Намуди A Male TO MINI HDMI Male Cable
2. Пайвасткунакҳои тиллоӣ
3. Барандаи: BC (миси урён),
4. Андоза: 36AWG
5. Курта: куртаи pvc бо муҳофизати технологияи Graphene
6. Дарозӣ: 0,46 / 0,76 м / 1 м ё дигарон.(ихтиёрӣ)
7. Дастгирии 7680*4320,4096x2160, 3840x2160, 2560x1600, 2560x1440, 1920x1200, 1080p ва ғайра.
8. Ҳама маводҳо бо шикояти RoHS
| Электрикӣ | |
| Системаи назорати сифат | Амалиёт мувофиқи қоидаҳо ва қоидаҳо дар ISO9001 |
| Шиддат | DC300V |
| Муқовимат ба изолятсия | 2М дақ |
| Муқовимат бо тамос | 5 Ом макс |
| Ҳарорати корӣ | -25 то 80 дараҷа гарм мешавад |
| Меъёри интиқоли маълумот | Максимум 48 Гбит/с |
Принсипи таҳлили кабели hdmi
HDMI интерфейси комилан рақамӣ барои бахшҳои электроникаи маишӣ ва компютер мебошад.Он метавонад сигналҳои аудиои фишурнашуда ва сигналҳои видеоиро интиқол диҳад.Азбаски сигналҳои аудио ва видео дар як кабел интиқол дода мешаванд, шумораи кабелҳои интерфейс хеле содда карда мешаванд ва онҳо дар асбобҳои рӯзгор ва компютер маъмуланд.Аз замони пайдоиши худ, HDMI якчанд версияҳоро таҳия кардааст, ки аз HDMI 1.1 то HDMI 1.4 иборат аст.Ҳарчанд намуди зоҳирии интерфейс тағйир наёфта бошад ҳам, аммо функсия ва фарохмаҷрои он сифатан беҳтар шудааст.Версияи асосии интерфейси HDMI HDMI 1.3 (A, B, C) мебошад, аммо бо маъруфияти видеои 3D шумораи зиёди дастгоҳҳои HDMI 1.4 ба кор андохта мешаванд, ки ба маҳсулоти асосии таблиғи оилаҳои гуногун табдил меёбанд.HDMI 1.4 якчанд хусусиятҳои инноватсиониро меорад, аз ҷумла канали HDMI Ethernet, канали бозгашти аудио, функсияи бозикунии видеои HDMI 3D ва дастгирии ултра-баланд 4k2k.Барои кабел, қаблан версияи HDMI вуҷуд надошт.Масалан, кабелҳои HDMI 1.1 ва HDMI 1.3 якхелаанд, аммо дар HDMI 1.4 кабел баъзе тағйирот дорад.Версияи HDMI дорои панҷ намуди ноқилҳо мебошад, ки ҳар кадоми онҳо дорои хусусиятҳои гуногуни функсионалӣ ва иҷроиш мебошанд.HDMI 1.4 ба панҷ версия тақсим мешавад: HDMI стандартӣ, HDMI стандартӣ бо Ethernet, HDMI автомобилӣ, HDMI баландсуръат ва HDMI бо Ethernet баландсуръат.Кабелҳои стандартии HDMI 1080p -ро дастгирӣ мекунанд, дар ҳоле ки дастгирии баландсуръати HDMI дорои 4k2k, видеои 3D, ранги торик ва дигар технологияҳои пешрафтаи намоишро дар бар мегирад.Ин хат воқеан версияи қаблии HDMI 1.3 аст ва талаботи фарохмаҷрои онҳо дар доираи фарохмаҷрои HDMI 1.3 мебошанд.Аммо HDMI-и баландсуръат бо функсияи Ethernet низ дорои як канали додаҳои махсус, яъне канали HDMI Ethernet, ки вазифаи шабакаро байни дастгоҳҳо таъмин мекунад.Структурам кабель тагьир ёфт, чунон ки баъдтар гуфта мешавад.Стандартҳои HDMI инчунин тамғакоғазҳои сертификатсияро барои ин панҷ намуди кабелҳо муайян мекунанд.Дар ин намунаи барраси, мо инчунин баъзе ноқилҳоро бо номи версияи HDMI 1.4 интихоб кардем, аммо ҳеҷ кадоми онҳо ба стандартҳои HDMI риоя накарданд.Одатан, интерфейси маъмултарини HDMI навъи A бо паҳнои 13,9 мм ва ҳамагӣ 19 пин мебошад, дар ҳоле ки интерфейси нодири дугонаи навъи B бо паҳнои 21,2 мм мавҷуд аст, HDMI чор канали дифференсиалии сигнали TMDS ва интиқолро қабул мекунад. пайванд аз 3 канали маълумот ва 1 канали соат иборат аст.Се канали додаҳо барои интиқоли сигналҳои сурх, сабз ва кабуд ва канали чорум барои интиқоли соат, ки басомади соатии он 1/10 суръати додаҳоро ташкил медиҳад, истифода мешавад.Бо истифода аз технологияи TMDS-и HDMI, шиддати умумии ғарази режими сигнали дифференсиалӣ 3,3 В, импеданси порт 50 Ом аст, амплитудаи номиналӣ ба 500 мВ (2,8 В ~ 3,3 В ~ 3,3 В) меафтад ва амплитудаи тағирёбии шиддат фарқ мекунад. аз 150mV ~ 800mV.Илова бар ин, сигналҳои алоқаи дуҷониба мавҷуданд, ки тавассути DDC (канали додаҳои намоишӣ) ва хатҳои соат ва сигналҳои HDCP (ҳифзи ҳуқуқи муаллифии рақамии фарохмаҷрои баланд) дар HDMI интиқол дода мешаванд.Автобуси DDC калиди мутобиқати HDMI мебошад
